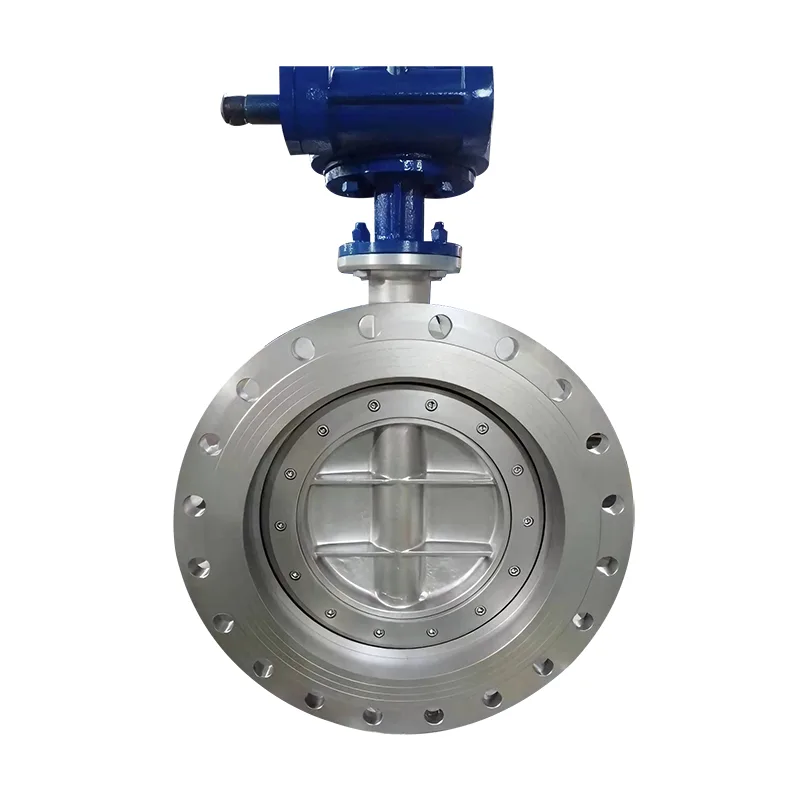

AngTriple Offset Butterfly Valvekumakatawan sa tuktok ng butterfly valve engineering, na idinisenyo upang maghatid ng zero leakage, bi-directional sealing, at pambihirang pagganap sa ilalim ng mataas na presyon at mga kondisyon ng temperatura. Tinutuklas ng komprehensibong gabay na ito ang mga prinsipyo ng disenyo, mga pakinabang, materyales, pang-industriya na aplikasyon, paghahambing sa iba pang mga uri ng balbula, pinakamahusay na kasanayan sa pag-install, at FAQ. Ginagamit man sa langis at gas, petrochemical, LNG, power generation, o marine na industriya, ang triple offset butterfly valve ay nagbibigay ng walang kaparis na pagiging maaasahan at tibay.
Ang Triple Offset Butterfly Valve (kilala rin bilang triple eccentric butterfly valve) ay isang high-performance na industrial valve na inengineered para sa mahigpit na shut-off, kahit na sa ilalim ng matinding kondisyon ng operating. Hindi tulad ng concentric o double offset valve, nagtatampok ito ng tatlong natatanging geometric offset na nag-aalis ng friction sa panahon ng operasyon at nagsisiguro ng metal-to-metal sealing.
Ang mga balbula na ito ay malawakang ginagamit sa mga industriyang nangangailanganpagganap ng zero leakage, mataas na temperatura na pagtutol, at mahabang buhay ng serbisyo.
| Offset | Paglalarawan | Layunin |
|---|---|---|
| Unang Offset | Nakaposisyon ang baras sa likod ng gitnang linya ng upuan ng balbula | Binabawasan ang pagkakadikit ng selyo sa panahon ng operasyon |
| Pangalawang Offset | Shaft offset mula sa pipeline centerline | Nagbibigay-daan sa mala-cam na paggalaw para sa makinis na pagbubukas |
| Ikatlong Offset | Conical sealing geometry | Tinitiyak ang zero leakage metal-to-metal sealing |
Ang ikatlong offset ay ang pinaka-kritikal na pagbabago. Lumilikha ito ng disenyong naka-torque na nag-aalis ng mga gasgas sa pagitan ng disc at upuan, na makabuluhang nagpapahaba ng buhay ng balbula.
Para sa mga high-pressure na application sa mga pipeline ng langis at gas, ang triple offset na mga butterfly valve ay kadalasang mas mahusay kaysa sa tradisyonal na gate at globe valve sa parehong gastos at kahusayan sa pagpapanatili.
| Tampok | Dobleng Offset | Triple Offset |
|---|---|---|
| Uri ng pagbubuklod | Malambot na upuan / nababanat na upuan | Metal-to-metal na upuan |
| Leakage Class | Limitado | Zero leakage (ANSI Class VI) |
| Saklaw ng Temperatura | Katamtaman | Mataas na temperatura at cryogenic |
| tibay | Katamtaman | Mataas |
Ang triple offset na disenyo ay mainam para sa malubhang kapaligiran ng serbisyo, na ginagawa itong mas gustong solusyon sa mga refinery at LNG facility.
Depende sa mga kinakailangan sa aplikasyon, ang mga materyales ay maaaring kabilang ang:
Ang mga materyales sa upuan ay kadalasang may kasamang pinatigas na hindi kinakalawang na asero o stellite na overlay upang mapahusay ang resistensya ng pagsusuot.
Ang mga triple offset na butterfly valve ay karaniwang ginagamit sa:
Sa mga industriyang may mataas na peligro kung saan ang pagtagas ay hindi katanggap-tanggap, ang pagpili ng isang premium na tagagawa tulad ngGongchuangtinitiyak ang kaligtasan, pagsunod, at pangmatagalang pagiging maaasahan.
Isaalang-alang ang mga sumusunod na kadahilanan:
Ang pakikipagtulungan sa isang makaranasang tagagawa tulad ng Gongchuang ay nagsisiguro ng tamang detalye ng balbula para sa iyong mga pang-industriyang pangangailangan.
Dahil gumagamit ito ng metal-to-metal na upuan at torque-seated na disenyo na nag-aalis ng mga soft sealing na materyales na madaling mapinsala sa init.
Oo, ang maayos na idinisenyong triple offset na mga butterfly valve ay makakamit ang mga pamantayan ng pagtagas ng ANSI Class VI.
Oo, na may naaangkop na pagpili ng materyal at pinahabang disenyo ng bonnet.
Ang mga industriya ng langis at gas, petrochemical, LNG, at power generation ang higit na nakikinabang.
Sa wastong pagpapanatili, ang triple offset na mga butterfly valve ay maaaring tumagal ng ilang dekada sa matitinding serbisyong kapaligiran.
Ang Triple Offset Butterfly Valve ay ang pinakahuling solusyon para sa mga industriyang nangangailangan ng mataas na pagiging maaasahan, zero leakage, at mahabang buhay ng serbisyo. Ang advanced na geometry nito, metal-to-metal sealing, at pagsunod sa mga internasyonal na pamantayan ay ginagawa itong mas mataas kaysa sa mga nakasanayang disenyo ng balbula.
Kung naghahanap ka ng matibay, mataas na pagganap na industrial valve, ang Gongchuang ay nagbibigay ng premium-grade na triple offset na mga butterfly valve na inengineered para sa mga pinaka-hinihingi na kapaligiran.
Makipag-ugnayan sa aminngayon para matuto pa tungkol sa mga customized na solusyon at teknikal na suporta.
