Ano ang Electric Gate Valve at ang Mga Aplikasyon Nito sa Modernong Pipeline Systems?

Talaan ng mga Nilalaman

• 1. Panimula sa Electric Gate Valve
• 2. Paano Gumagana ang Electric Gate Valve
• 3. Mga Pangunahing Bahagi at Istraktura
• 4. Mga Uri ng Electric Gate Valves
• 5. Mga Kalamangan sa Industrial Application
• 6. Mga Application sa Buong Industriya
• 7. Paano Pumili ng Tamang Electric Gate Valve
• 8. Mga Alituntunin sa Pag-install
• 9. Pagpapanatili at Pag-troubleshoot
• 10. Talahanayan ng Paghahambing
• 11. Mga Madalas Itanong
• 12. Konklusyon

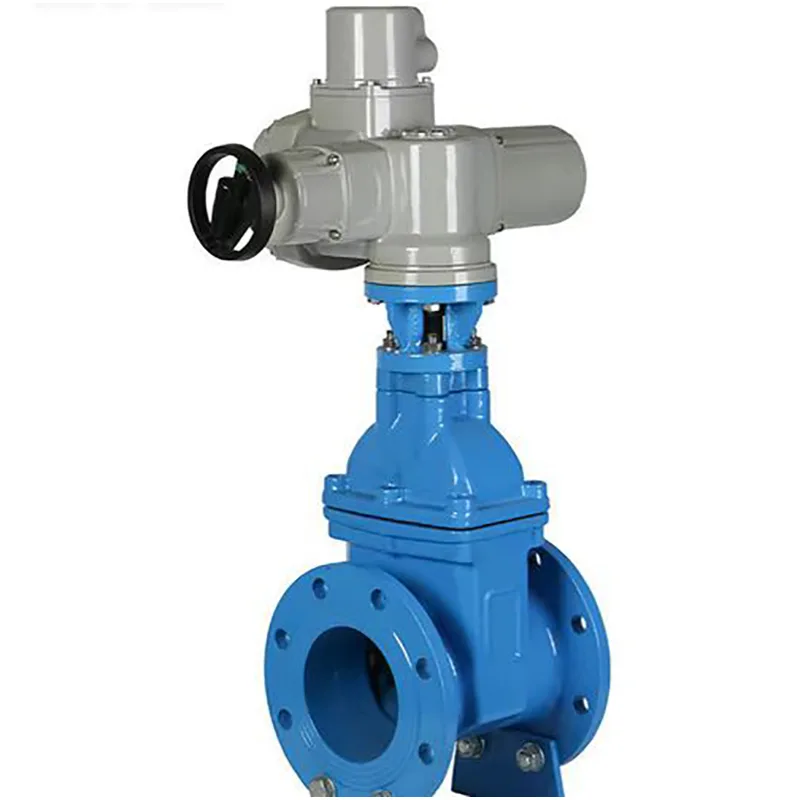

1. Panimula sa Electric Gate Valve

Ang electric gate valve ay isang motor-driven na flow control device na idinisenyo upang ganap na buksan o ganap na isara ang fluid passage sa isang pipeline system. Hindi tulad ng mga manu-manong balbula na nangangailangan ng pagpapatakbo ng kamay, ang mga balbula ng de-kuryenteng gate ay gumagamit ng isang electric actuator upang kontrolin ang paggalaw ng gate, na nagpapagana ng automation at remote na operasyon.

Ang mga balbula na ito ay malawakang ginagamit sa mga industriya kung saan ang tumpak na kontrol sa daloy, kaligtasan, at kahusayan ay kritikal. Ang mga ito ay lalong mahalaga sa mga system na nangangailangan ng madalas na operasyon o naka-install sa mga lugar na mahirap maabot.

Sa pagtaas ng industriyal na automation, ang mga electric gate valve ay naging mahahalagang bahagi sa modernong sistema ng pagkontrol ng likido, na nag-aalok ng pinahusay na katumpakan at pinababang mga kinakailangan sa paggawa.

2. Paano Gumagana ang Electric Gate Valve

Ang prinsipyo ng pagtatrabaho ng isang electric gate valve ay medyo diretso ngunit napakahusay. Gumagamit ang balbula ng electric actuator na nagpapalit ng elektrikal na enerhiya sa mekanikal na paggalaw.

• Kapag ang motor ay aktibo, ito ay nagtutulak ng may sinulid na tangkay.
• Ang tangkay ay nagtataas o nagpapababa sa gate (wedge o disc).
• Kapag ang gate ay itinaas, ang likido ay malayang dumadaloy sa pipeline.
• Kapag ibinaba ang gate, ganap nitong hinaharangan ang daloy.

Ginagawa nitong on/off na mekanismo na perpekto ang balbula para sa mga layunin ng paghihiwalay kaysa sa mga throttling application.

Pinapayagan ng electric control ang pagsasama sa mga PLC system, SCADA system, at remote monitoring platform, na ginagawa itong isang pangunahing bahagi ng matalinong industriyal na automation.

3. Mga Pangunahing Bahagi at Istraktura

Ang electric gate valve ay binubuo ng ilang pangunahing bahagi na nagtutulungan upang matiyak ang maaasahang operasyon:

• Katawan ng balbula:Ang pangunahing pabahay na naglalaman ng presyon ng likido.
• Gate (Wedge/Disc):Ang elementong humaharang na kumokontrol sa daloy.
• stem:Ikinokonekta ang actuator sa gate para sa paggalaw.
• Electric Actuator:Kino-convert ang elektrikal na enerhiya sa mekanikal na paggalaw.
• Mga selyo:Pigilan ang pagtagas sa pagitan ng mga panloob na bahagi.
• Bonnet:Sinasaklaw at pinoprotektahan ang mga panloob na bahagi.

Ang bawat bahagi ay gumaganap ng isang mahalagang papel sa pagtiyak ng tibay, leak-proof na pagganap, at maayos na operasyon sa ilalim ng mataas na presyon at mga kondisyon ng temperatura.

4. Mga Uri ng Electric Gate Valves

Ang mga electric gate valve ay may iba't ibang disenyo batay sa mga kinakailangan sa industriya:

• Rising Stem Electric Gate Valve:Ang tangkay ay gumagalaw paitaas kapag binubuksan, na nagpapahintulot sa visual na indikasyon ng posisyon.
• Non-Rising Stem Electric Gate Valve:Angkop para sa mga compact na espasyo kung saan pinaghihigpitan ang patayong paggalaw.
• Wedge Gate Valve:Gumagamit ng hugis-wedge na gate para sa mahigpit na sealing.
• Parallel Slide Gate Valve:Gumagamit ng mga parallel disc para sa mga low-pressure na application.

Ang bawat uri ay idinisenyo para sa mga partikular na rating ng presyon, mga uri ng likido, at mga kapaligiran sa pag-install.

5. Mga Kalamangan sa Industrial Application

Ang mga electric gate valve ay nag-aalok ng ilang makabuluhang pakinabang kumpara sa manu-mano o pneumatic na mga alternatibo:

• Malayo at awtomatikong operasyon
• Nabawasan ang mga gastos sa paggawa
• Mataas na pagganap ng sealing
• Angkop para sa mga mapanganib na kapaligiran
• Pagsasama sa mga smart control system
• Pinahusay na kaligtasan sa pagpapatakbo

Ang mga kalamangan na ito ay ginagawa silang lubos na angkop para sa mga modernong industriya na nakatuon sa automation at kahusayan sa enerhiya.

6. Mga Application sa Buong Industriya

Ginagamit ang mga electric gate valve sa malawak na hanay ng mga industriya, kabilang ang:

• Mga halaman sa paggamot ng tubig
• Mga pipeline ng langis at gas
• Mga pasilidad sa pagbuo ng kuryente
• Mga halaman sa pagproseso ng kemikal
• Mga industriya ng pagkain at inumin
• Mga sistema ng HVAC

Ang kanilang kakayahang pangasiwaan ang mga high-pressure na likido at corrosive na media ay ginagawa itong kailangang-kailangan sa mga kritikal na sistema ng imprastraktura.

7. Paano Pumili ng Tamang Electric Gate Valve

Ang pagpili ng tamang balbula ay mahalaga para sa pagganap at kaligtasan ng system. Kabilang sa mga pangunahing salik ang:

• Rating ng Presyon:Tiyakin ang pagiging tugma sa presyon ng system.
• Saklaw ng Temperatura:Itugma ang materyal sa mga kondisyon ng pagpapatakbo.
• Uri ng likido:Isaalang-alang ang kinakaing unti-unti o malapot na media.
• Actuator Power:Tiyakin ang sapat na output ng torque.
• Sukat at Uri ng Koneksyon:Itugma ang mga detalye ng pipeline.

Tinitiyak ng wastong pagpili ang mahabang buhay ng serbisyo at nabawasan ang mga gastos sa pagpapanatili.

8. Mga Alituntunin sa Pag-install

Ang tamang pag-install ay mahalaga para sa pinakamainam na pagganap:

• Tiyaking malinis ang pipeline bago i-install.
• Ihanay nang maayos ang balbula upang maiwasan ang mekanikal na stress.
• Ligtas na i-secure ang mga koneksyon sa kuryente.
• Subukan ang pag-andar ng actuator bago ang buong operasyon.
• Sundin ang mga detalye ng torque ng tagagawa.

Ang hindi tamang pag-install ay maaaring humantong sa pagtagas, pagbawas sa kahusayan, o napaaga na pagkabigo.

9. Pagpapanatili at Pag-troubleshoot

Tinitiyak ng regular na pagpapanatili ang pangmatagalang pagiging maaasahan:

• Suriin ang mga seal para sa pagkasira at pagtagas
• Suriin ang pagganap ng actuator motor
• Pahiran ng pana-panahon ang mga gumagalaw na bahagi
• Regular na subukan ang mga bukas/sarado na cycle
• Linisin ang loob ng balbula sa mga panahon ng pagsasara

Kasama sa mga karaniwang isyu ang actuator failure, stem jamming, at electrical connection faults. Ang maagang pagtuklas ay maaaring makabuluhang bawasan ang downtime.

10. Talahanayan ng Paghahambing

11. Mga Madalas Itanong

Q1: Ano ang pangunahing layunin ng electric gate valve?
Ito ay ginagamit upang ganap na buksan o isara ang daloy ng fluid sa isang pipeline system sa pamamagitan ng electric automation.

Q2: Maaari bang kontrolin ng mga electric gate valve ang daloy?
Pangunahing idinisenyo ang mga ito para sa on/off na kontrol, hindi sa tumpak na regulasyon ng daloy.

T3: Ang mga electric gate valve ay angkop para sa mga high-pressure system?
Oo, maraming mga modelo ang idinisenyo para sa mataas na presyon at mataas na temperatura na kapaligiran.

Q4: Gaano katagal ang mga electric gate valve?
Sa wastong pagpapanatili, maaari silang tumagal ng maraming taon sa mga pang-industriyang aplikasyon.

Q5: Anong mga industriya ang pinaka gumagamit ng mga electric gate valve?
Malawakang ginagamit ang mga ito sa langis at gas, paggamot ng tubig, pagproseso ng kemikal, at mga planta ng kuryente.

12. Konklusyon

Ang mga balbula ng de-kuryenteng gate ay gumaganap ng isang mahalagang papel sa modernong mga sistema ng kontrol ng likido sa industriya. Ang kanilang kakayahan sa pag-automate, pagiging maaasahan, at pagsasama sa mga matalinong sistema ay ginagawa silang mahalaga para sa mahusay na pamamahala ng pipeline. Habang patuloy na ginagamit ng mga industriya ang mga teknolohiyang digital control, patuloy na lumalaki ang pangangailangan para sa mga high-performance na electric gate valve.

Ang pagpili ng tamang balbula, pagtiyak ng wastong pag-install, at pagpapanatili nito nang regular ay mga pangunahing salik sa pag-maximize ng kahusayan at kaligtasan ng system.

Para sa mataas na kalidad na pang-industriya na mga solusyon sa balbula at propesyonal na suporta,Hebei Gongchuang Fluid Equipment Co., Ltd.nagbibigay ng maaasahang mga produkto na idinisenyo para sa iba't ibang hinihingi na mga aplikasyon.

Kung naghahanap ka ng matibay at mahusay na mga solusyon sa electric gate valve, huwag mag-atubiling makipag-ugnayan saHebei Gongchuang Fluid Equipment Co., Ltd.Ang aming koponan ay handang magbigay ng teknikal na suporta, pagpapasadya ng produkto, at propesyonal na konsultasyon upang matugunan ang iyong mga pangangailangan sa proyekto.Makipag-ugnayan sa amin.
