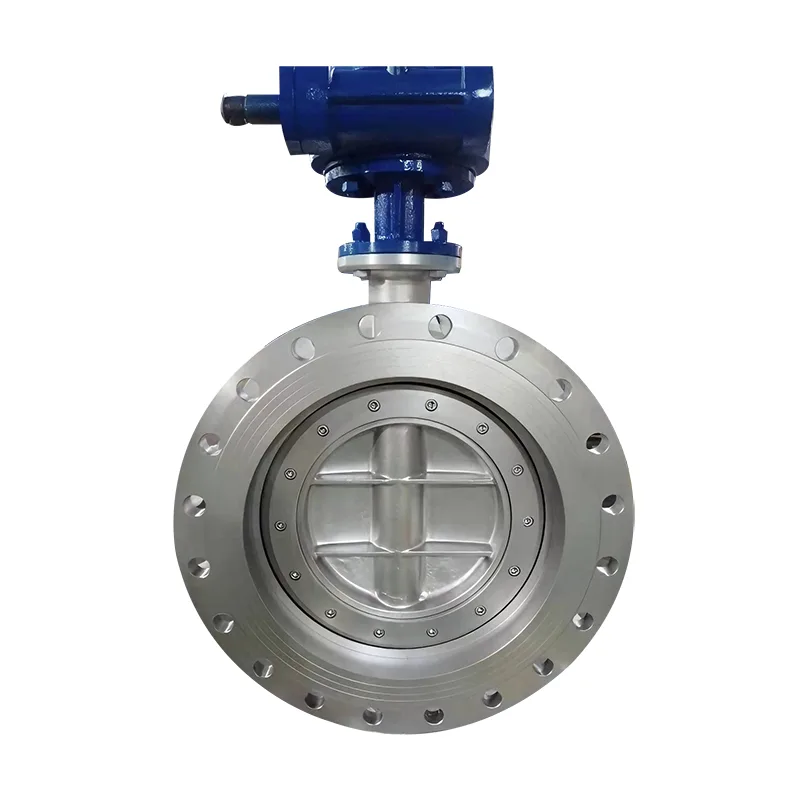

AngDobleng Eccentric Butterfly Valve, kilala rin bilang angdouble offset butterfly valve, ay isang high-performance na industrial valve na idinisenyo para sa maaasahang shut-off, pinababang friction, at pinahabang buhay ng serbisyo sa mga demanding application. Kung ikukumpara sa mga tradisyunal na concentric na disenyo, ang double offset na istraktura nito ay nagpapaliit sa pagkasuot ng upuan at mga kinakailangan sa torque, na ginagawa itong perpekto para sa water treatment, HVAC, power plants, langis at gas, at mga industriya ng kemikal.
Sa komprehensibong gabay na ito, tutuklasin natin kung paano gumagana ang double eccentric butterfly valves, ang kanilang mga bentahe sa istruktura, mga teknikal na detalye, mga talahanayan ng paghahambing ng pagganap, mga alituntunin sa pagpili, mga kasanayan sa pagpapanatili, at mga madalas itanong.
A Dobleng Eccentric Butterfly Valveay isang quarter-turn rotational valve na nagsasama ng dalawang offset sa structural design nito. Ang mga offset na ito ay makabuluhang binabawasan ang alitan sa pagitan ng disc at ng upuan sa panahon ng operasyon, pagpapabuti ng pagiging maaasahan ng sealing at pagpapahaba ng buhay ng serbisyo.
Hindi tulad ng concentric butterfly valves, kung saan nakasentro ang shaft sa loob ng disc at pipeline, inililipat ng double eccentric valve ang posisyon ng shaft sa dalawang paraan:
Tinitiyak ng makabagong disenyo na ito na ang disc ay nakikipag-ugnayan lamang sa upuan sa huling yugto ng pagsasara, pinapaliit ang pagkasira at binabawasan ang operating torque.
Ang mekanismo ng double offset ay lumilikha ng parang cam na paggalaw sa panahon ng pagbubukas at pagsasara. Kapag nagsimulang magbukas ang balbula:
Ang paggalaw na ito ay nagbibigay ng ilang mga benepisyo sa pagpapatakbo:
Ang mga pangunahing bahagi ng high-performance na double eccentric butterfly valve ay kinabibilangan ng:
| Component | Mga Pagpipilian sa Materyal | Function |
|---|---|---|
| Katawan ng balbula | Cast Iron, Ductile Iron, Carbon Steel, Stainless Steel | Pagpigil sa presyon |
| Disc | Hindi kinakalawang na Bakal, Tanso | Elemento ng kontrol sa daloy |
| upuan | EPDM, NBR, PTFE, Metal | Interface ng pagbubuklod |
| baras | Hindi kinakalawang na asero | Transmisyon ng metalikang kuwintas |
Sinusuportahan ng disenyo ang bi-directional sealing at maaaring ipares sa electric, pneumatic, o manual actuator depende sa mga kinakailangan ng system.
| Tampok | Concentric Valve | Dobleng Eccentric Valve |
|---|---|---|
| Pagkikiskisan sa upuan | Mataas | Mababa |
| Kinakailangan ng Torque | Mas mataas | Ibaba |
| Buhay ng Serbisyo | Katamtaman | Mas mahaba |
| Rating ng Presyon | Katamtaman | Mas mataas |
Mga Pangunahing Benepisyo:
Para sa mga detalyadong teknikal na guhit at mga opsyon sa pagsasaayos, sumangguni sa pahina ng produkto:Mga Detalye ng Produkto ng Dobleng Eccentric Butterfly Valve.
Ang double eccentric butterfly valve ay malawakang ginagamit sa:
Ang kanilang kakayahang pangasiwaan ang malalaking volume ng daloy na may kaunting pagbaba ng presyon ay ginagawa silang perpekto para sa mga pipeline na may malalaking diameter.
Kapag pumipili ng double eccentric butterfly valve, isaalang-alang ang:
Ang pakikipagtulungan sa isang makaranasang tagagawa ay nagsisiguro ng wastong sukat at pagkakatugma ng materyal.
Ang preventive maintenance ay makabuluhang nagpapalawak ng buhay ng balbula at tinitiyak ang pinakamainam na pagganap.
Gongchuangay nakatuon sa paghahatid ng mga solusyon sa balbula sa industriya na may mataas na pagganap na nakakatugon sa mga internasyonal na pamantayan ng kalidad. Gamit ang advanced na kagamitan sa pagmamanupaktura, mahigpit na proseso ng inspeksyon ng kalidad, at customized na suporta sa engineering, nagbibigay ang Gongchuang ng maaasahang double eccentric butterfly valve para sa mga pandaigdigang industriya.
Gumagamit ang double eccentric valve ng dalawang offset para mabawasan ang friction, habang ang triple eccentric valve ay nagdaragdag ng ikatlong offset angle para makamit ang metal-to-metal sealing para sa mga application na may mataas na temperatura.
Oo, idinisenyo ang mga ito para sa mas mataas na mga rating ng presyon kumpara sa mga concentric na disenyo.
Talagang. Ang mga ito ay katugma sa mga electric at pneumatic actuator para sa mga awtomatikong control system.
Karaniwang ginagamit ng mga industriya ng water treatment, langis at gas, pagbuo ng kuryente, at HVAC ang mga ito.
Ang Double Eccentric Butterfly Valve ay namumukod-tangi bilang isang maaasahan, matibay, at mahusay na solusyon para sa mga modernong sistema ng kontrol sa daloy ng industriya. Ang makabagong offset na disenyo nito ay nagpapababa ng friction, nagpapabuti ng sealing, at nagpapababa ng operational torque, na ginagawa itong isang ginustong pagpipilian sa maraming industriya.
Kung naghahanap ka ng de-kalidad na solusyong pang-industriya na balbula na angkop sa iyong mga kinakailangan sa proyekto, handang tumulong si Gongchuang. Nagbibigay ang aming engineering team ng propesyonal na gabay, mapagkumpitensyang pagpepresyo, at maaasahang paghahatid.Makipag-ugnayan sa aminngayonupang talakayin ang iyong proyekto sa balbula at makatanggap ng isang pasadyang panipi.
